[MySQL] Workbench로 ERD 그리기

Mysql을 사용하는 프로젝트를 할 경우 ERD 설계를 쉽게 도와주는 툴이 workbench 입니다.

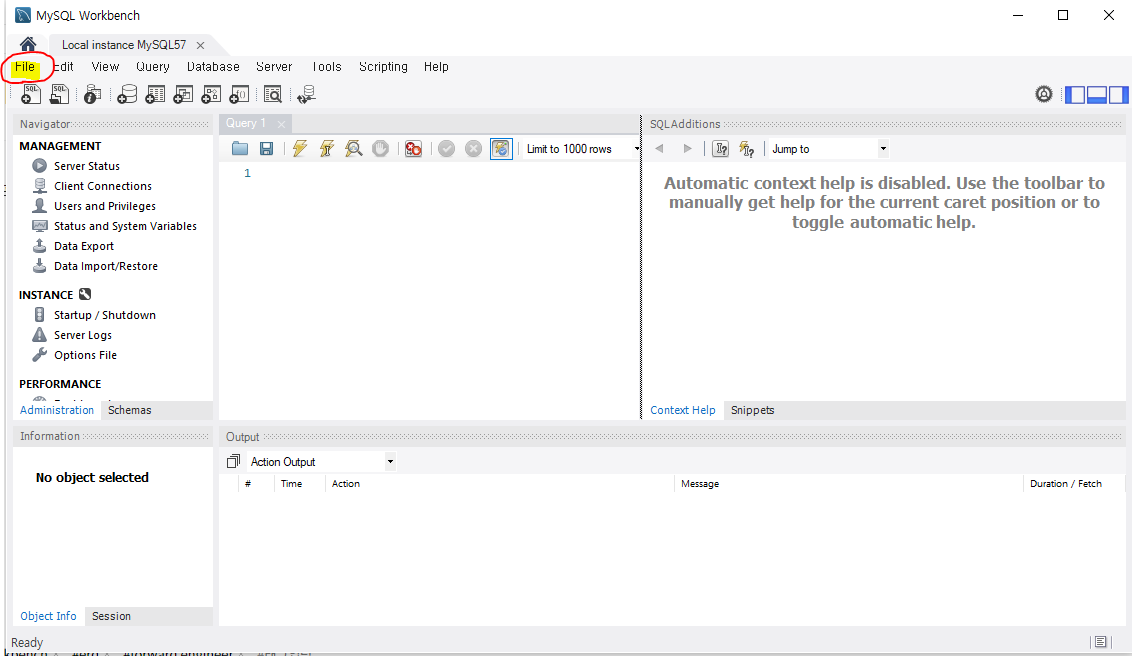

새로운 ERD를 그리기 위해 File -> New Model를 선택하면 다음 화면을 볼 수 있습니다.

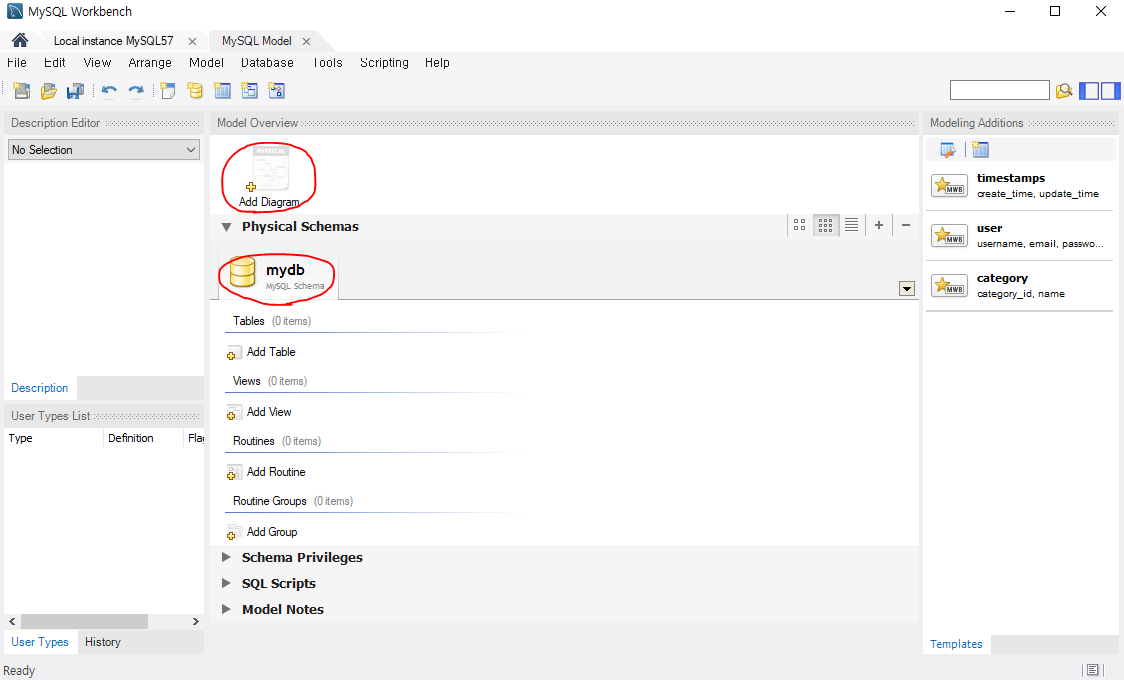

위의 Add Diagram을 선택하면 ERD를 그릴 수 있고, 밑의 Table, View 설계를 해도 스키마 생성 쿼리를 얻을 수 있어요.

개인적으로 사용해보니 직접 ERD를 그리면서 관계를 명시하는게 생각을 구체화 하기 좋았습니다.

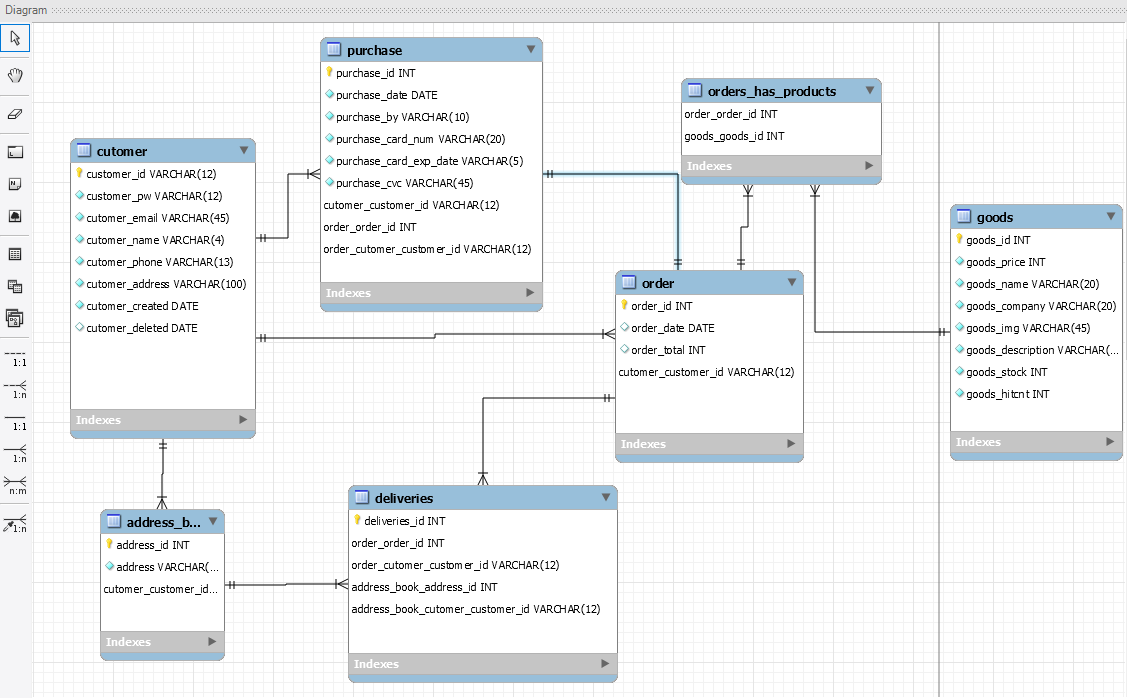

쇼핑몰 개발에 필요한 가장 기본적인 ERD를 설계했습니다. 이 때 1:N 관계를 표현하는 선을 그을 때 어느 테이블을 먼저 클릭해야 하는지 어리둥절 할 수 있는데요.

먼저 클릭하는 테이블이 삼발이가 됩니다. 즉, N이 되고, 나중에 누르는 테이블이 1이 됩니다.

다 그린 ERD를 forward engineering을 통해 데이터베이스 생성 쿼리문을 얻고, 그 쿼리를 실행하는 과정에서 2가지 문제가 생길 수 있어요.

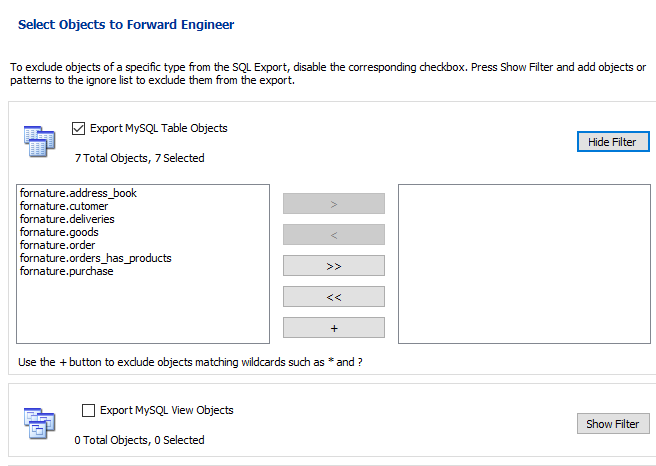

첫 번째로, 이 부분에서 무심코 >> 를 눌러 테이블을 오른쪽으로 옮기면 next를 눌렀을 때 쿼리문 생성이 안됩니다.

그냥 이대로 두고 next를 눌러주세요. 이 기능이 있는 이유는 ERD에서 설계는 했지만 쿼리문 생성할 때 아직 설계가 미흡하거나 제외하고 싶은 테이블만 쏙쏙 빼서 쿼리문을 만드는 것 같습니다. 빼고 싶은 테이블이 있다면 클릭 후 >를  선택해서 제외시켜주세요.

두 번째로, Mysql 버전과 Workbench의 버전이 맞지 않아서 생기는 쿼리문 실행 오류입니다. 쿼리를 내가 생성하는 것도 아닌데 오류가 나는 경우가 있습니다. 제 경우는 Mysql 5.7 버전이고 Workbench가 8.0 버전이라 오류가 있었습니다.

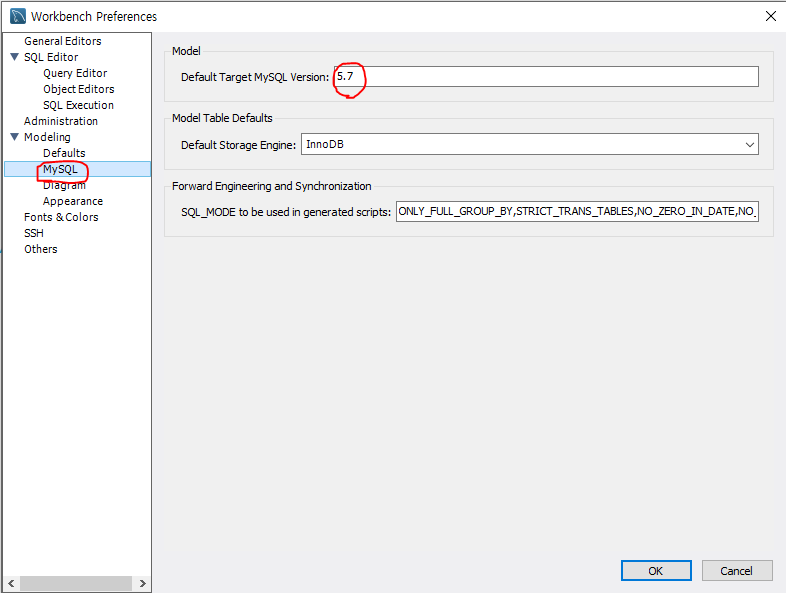

이 때는 Mysql Workbench 홈 화면 메뉴바에 Edit -> Preferences.. 선택 시 다음 화면이 나옵니다.

사용 중인 mysql 버전을 정확히 입력해주세요.

 workbench에게 mysql 버전을 알려주는 설정을 해야 오류없이 작업할 수 있습니다. 버전이 다르면 지원하는 쿼리 문법에서 차이가 발생하기 때문에 오류가 생길 수 있습니다.
